3,05 PRIMAFLEX UNI M2L

Plage de température -55 °C à 150 °C

Description

Tuyau de transport d'air ininflammable, très léger et flexible.

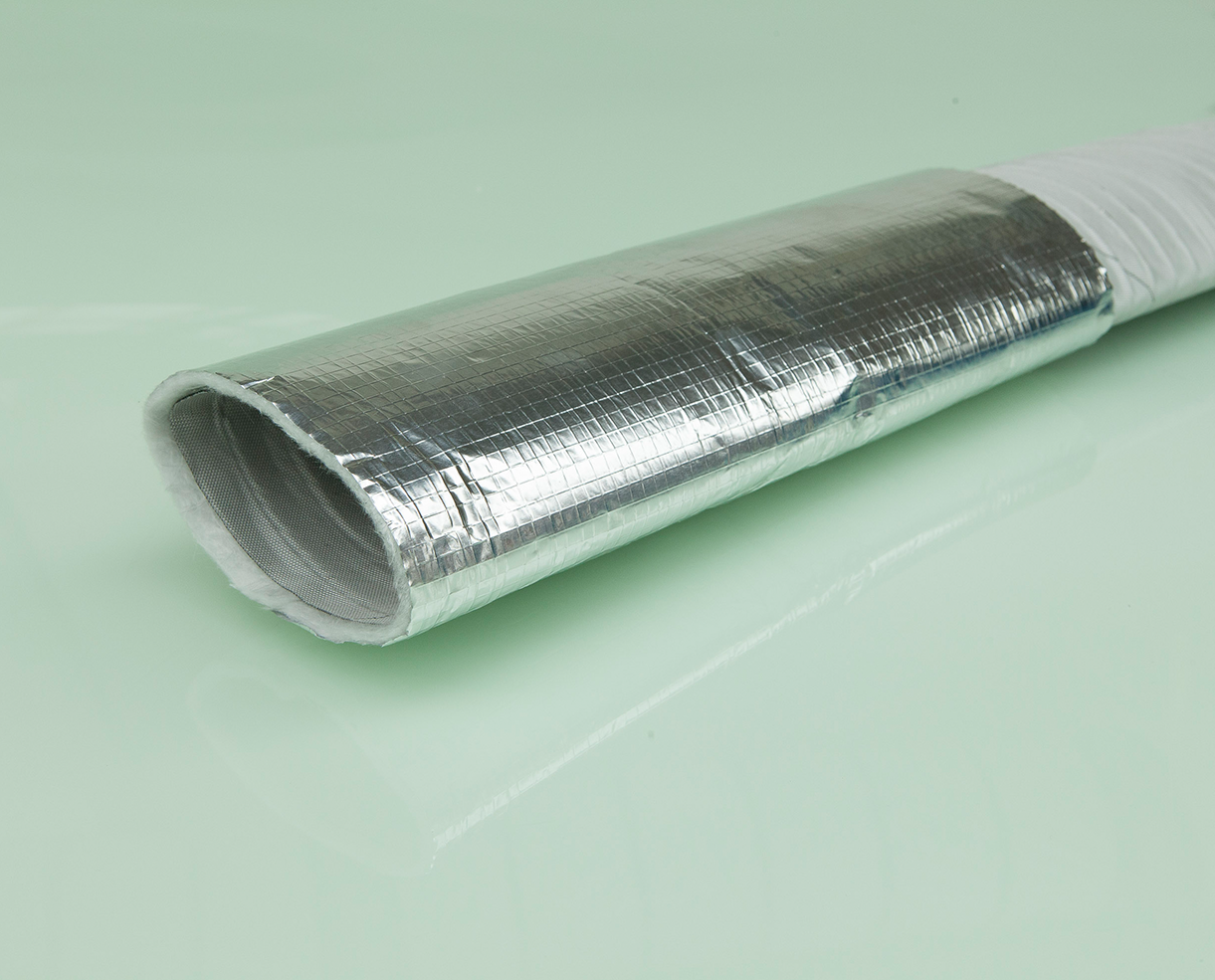

Le tuyau peut être fabriqué dans une grande variété de formes (ronde, ovale, rectangulaire et carrée).

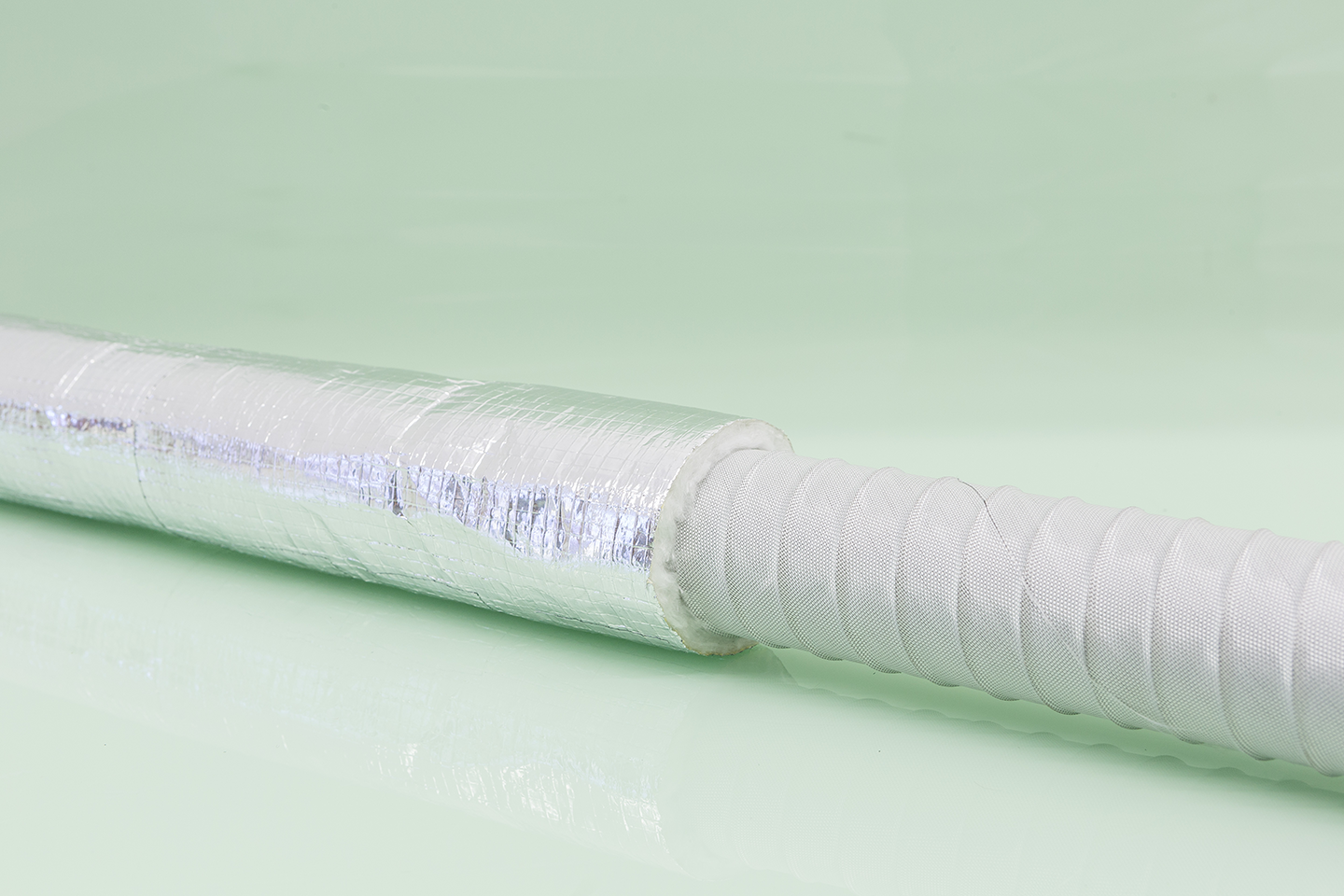

En outre, nous pouvons isoler le tuyau avec différents matériaux, en fonction de l'application, et le doter de connecteurs appropriés.

Universellement applicable dans la gamme des températures moyennes pour l'air chaud et l'air froid.

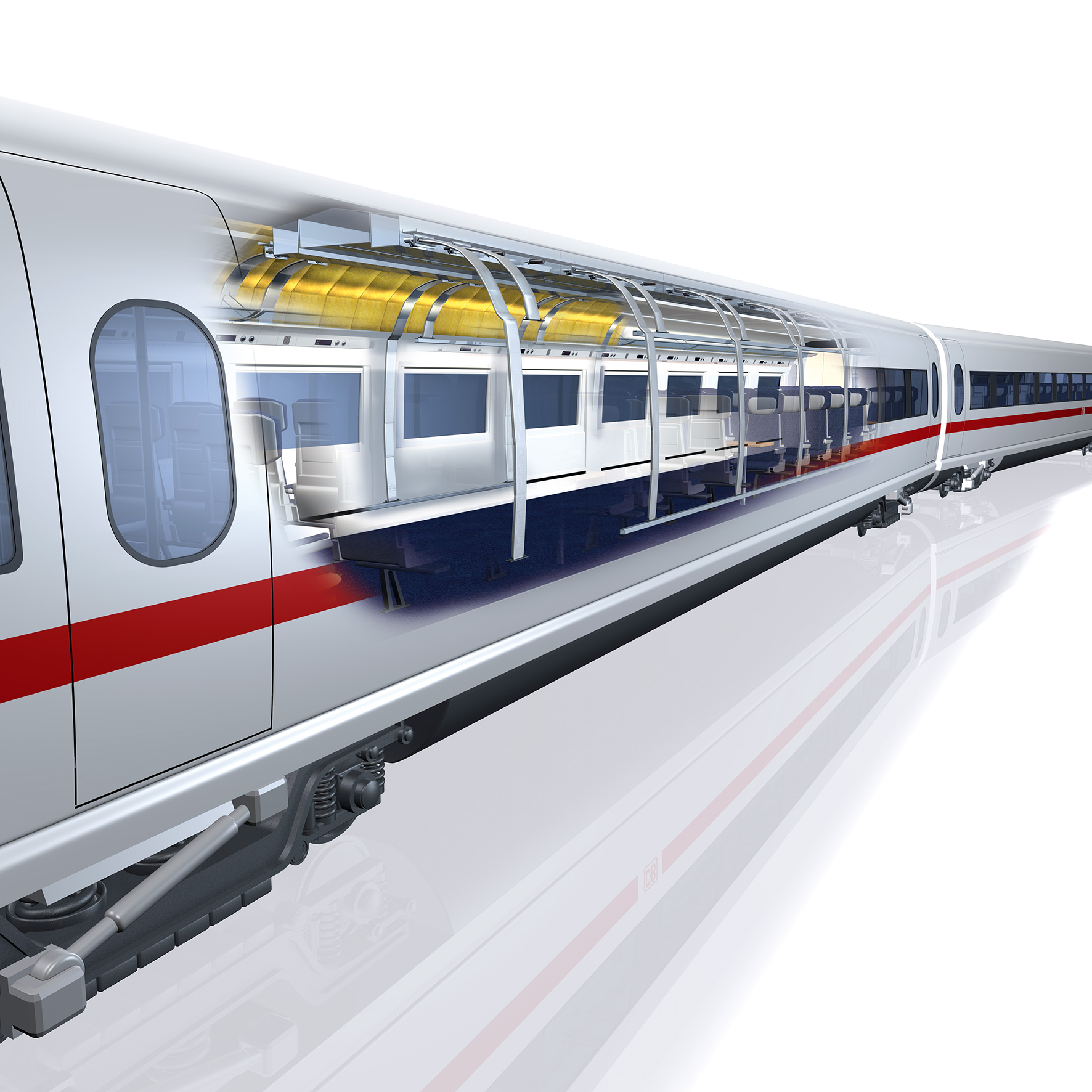

Convient parfaitement pour les conduits d'air dans les véhicules ferroviaires.
Certifié selon la norme EN 45545, HL3.

  • Propriétés
  • Longueur
  • Informations complémentaires
  • Deux plis
  • Intérieur lisse
  • Bonnes caractéristiques d'écoulement
  • Hautement ignifugé
  • Résistance supérieure au froid
  • Hautement flexible, même à des températures froides
  • Très léger
  • Ne coule pas
  • Petits rayons de courbure
Zweilagig

Longueur standard : 4 m. Selon les spécifications.

Couleur : argent.
Hautement ignifugé, ininflammable.
Homologations : EN 45545, HL3

Propriétés

  • Deux plis
  • Intérieur lisse
  • Bonnes caractéristiques d'écoulement
  • Hautement ignifugé
  • Résistance supérieure au froid
  • Hautement flexible, même à des températures froides
  • Très léger
  • Ne coule pas
  • Petits rayons de courbure

Longueur

Longueur standard : 4 m. Selon les spécifications.

Informations complémentaires

Couleur : argent.
Hautement ignifugé, ininflammable.
Homologations : EN 45545, HL3

Spécifications techniques

Les informations demandées sont disponibles dans la feuille de calcul.

Feuille de calcul

Ø intérieur
(mm)		 Ø extérieur
(mm)		 Rayon de courbure
(mm)		 Pression
(bar)		 Vide
(bar)		 Poids
(kg/m)		 Longueur
(m)		 Numéro d'article
19 22 19 1,700 0,530 0,110 2,5 1061019
22 25 22 1,700 0,530 0,170 2,5 1061022
25 30 25 1,700 0,530 0,85 4 1061025
32 36 32 1,600 0,500 0,280 4 1061032
38 43 38 1,400 0,500 0,305 4 1061038
41 46 44 1,400 0,500 0,310 4 1061041
44 49 44 1,300 0,500 0,320 4 1061044
51 56 51 1,200 0,440 0,360 4 1061051
57 62 57 1,200 0,400 0,450 4 1061057
60 65 60 1,200 0,400 0,460 4 1061060
63 68 63 1,100 0,400 0,485 4 1061063
65 70 63 1,100 0,400 0,520 4 1061065
70 75 70 1,100 0,350 0,540 4 1061070
76 81 76 1,100 0,350 0,580 4 1061076
80 85 80 1,100 0,350 0,605 4 1061080
83 88 83 1,100 0,260 0,630 4 1061083
89 94 89 1,100 0,260 0,690 4 1061089
95 100 95 1,100 0,260 0,730 4 1061095
102 107 102 0,900 0,260 0,770 4 1061102
110 116 110 0,900 0,200 0,820 4 1061110
114 120 114 0,900 0,200 0,845 4 1061114
121 127 121 0,900 0,180 0,885 4 1061121
127 133 127 0,900 0,160 0,925 4 1061127
140 146 140 0,800 0,150 1,000 4 1061140
152 158 152 0,800 0,140 1,200 4 1061152
160 166 160 0,800 0,130 1,300 4 1061160
165 171 165 0,800 0,120 1,380 4 1061165
178 184 178 0,700 0,100 1,430 4 1061178
203 209 203 0,500 0,070 1,650 4 1061203
229 235 229 0,500 0,060 1,850 4 1061229
254 260 254 0,400 0,050 2,090 4 1061254
305 311 305 0,100 0,030 2,610 4 1061305
